THK支承单元

THK滚珠丝杠轴端・完成品的标准化周边组件

THK支承单元

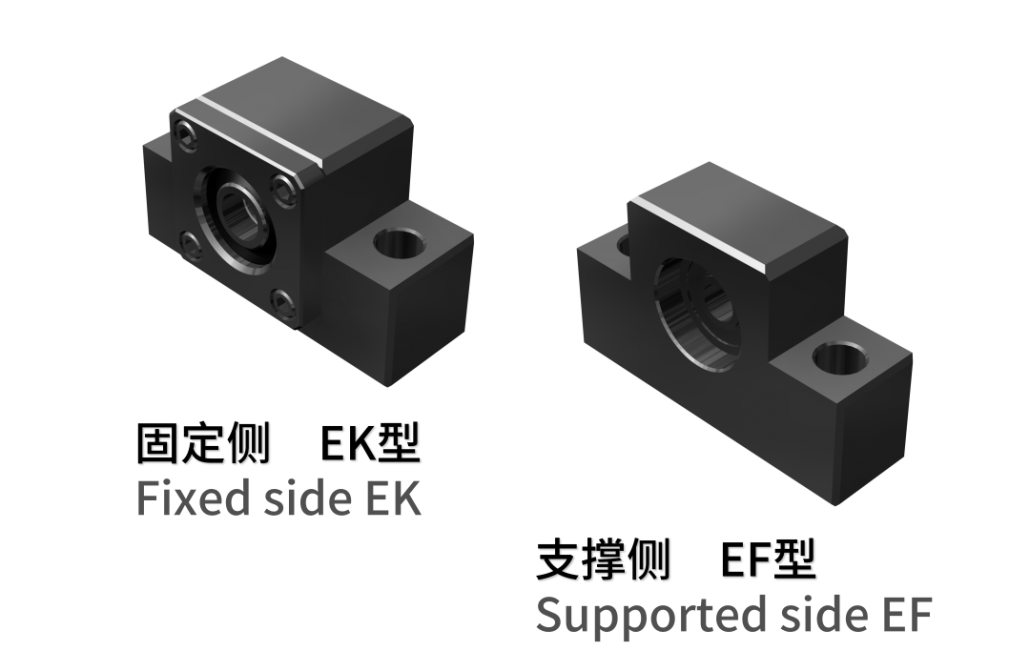

EK/EF型

●THK微型支承单元 EK/EF 4,5,6型使用了专为THK微型滚珠丝杠开发的微型角接触轴承

●THK支承单元有方形和圆形系列，可根据使用用途选择合适的THK支承单元

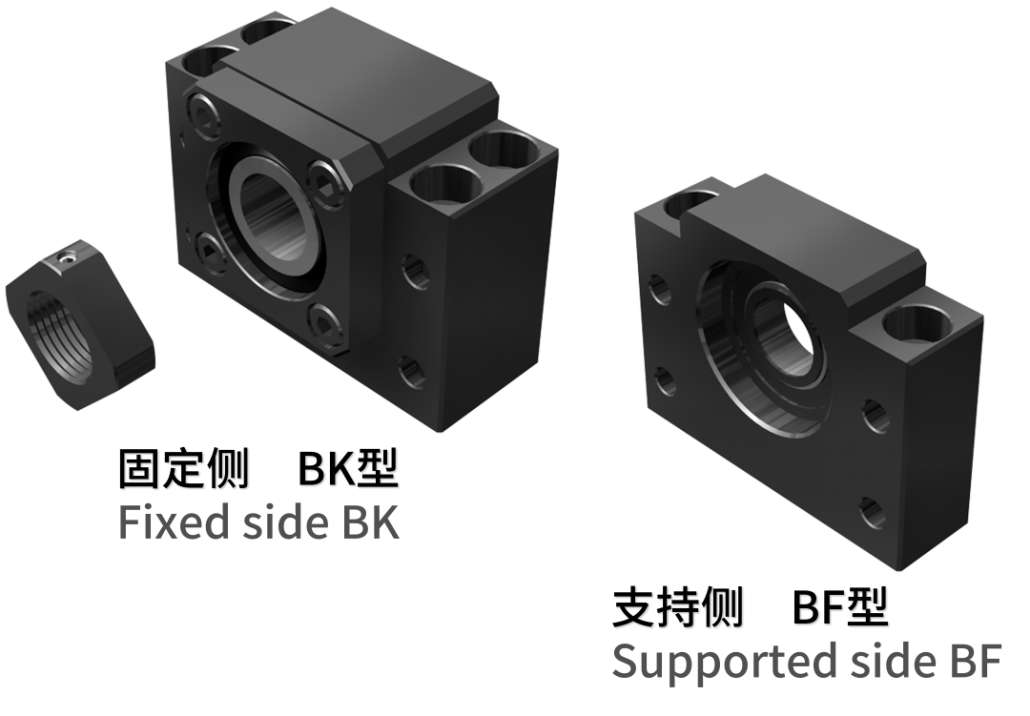

BK/BF型

●采用最合适的轴承。考虑到与THK滚珠丝杠的刚性平衡，采用了高刚性且低扭矩的角接触轴承（接触角30°DF组合）

●THK支承单元有方形和圆形系列，可根据使用用途选择合适的THK支承单元

THK交叉滚柱导轨VRG/VRG-W带防止保持架

/分类： /作者：

采用使精密滚柱正交排列的保持架与专用轨道组合的结构，是一种有限行程的轻快动作直线运动导向产品。因此，可以承受各个方向的负荷，刚性高，使用不锈钢材质，具备优异的耐腐蚀性。另外，本产品具有齿条和小齿轮机构，因此不会发生“保持架偏移”，动作准确。

特点1

防止保持架偏移

采用自主设计的齿条和小齿轮机构，可以防止因驱动装置产生的振动、惯性力、冲击等原因而引起的保持架偏移。

特点2

使用寿命长、高刚性

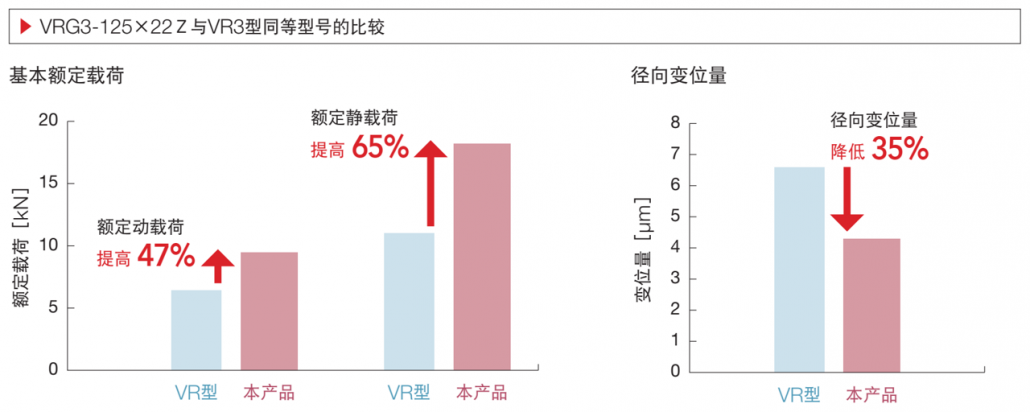

与现有VR型相比，带防止保持架偏移机构的交叉滚柱导轨增加了滚柱数量，大幅提高了基本额定载荷及刚性。

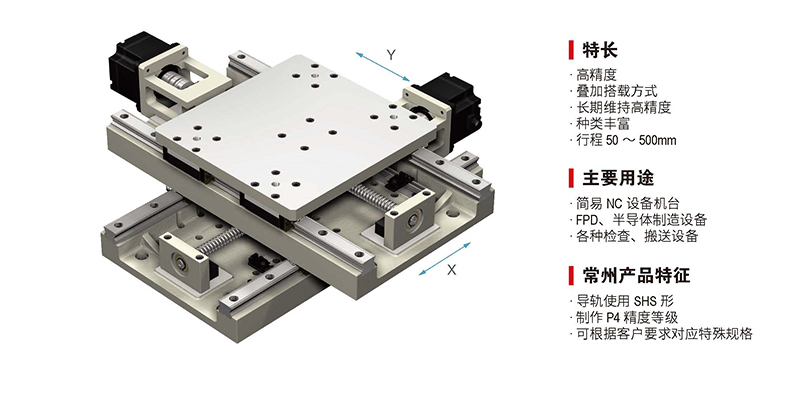

THK精密工作台–组合件解决方案

/分类： /作者：

THK精密工作台”组合件”有超过40年的销售实绩。近20年来我们制作了100,000台以上的组合件。

THK滑块 SRS12WM 微型滑块

/分类： /作者：

THK滑块 SRS12WM 微型滑块

THK滑块 SRS-M型

与SRS-M型THK滑块相比，SRS-WM型为延长了THK滑块全长（L），增加了宽度以及提高了额定负荷和容许力矩的类型。

THK滑块 SRS-M型尺寸图

THK滑块 SRS12WM 产品详情

导轨型号 负荷方式 滑块安装方向 防止滚珠(滚子)脱落用保持器 球保持器(滚子保持器)
滚珠 4方向等负荷型 从上安装 有 有

与LaCS配用 可选用紧绷薄钢带/粘接薄钢带 防尘罩形式 密封垫片阻力值（Ｎ） 各种阻力值的密封垫片
无 无 无 1.30 SS

LM轨道安装孔专用防尘盖 可配用QZ润滑装置 润滑方式 润滑脂品牌 螺纹接口、配管接头型式
无 有 脂润滑, 油润滑, 其它 AFA,AFB-LF,AFC,AFE,AFF,AFG,其它,仅防锈油 无

预压等级 精度等级 标准材质规格 标准润滑脂 标准加脂油嘴
普通（无符号）, 轻预压（C1） 普通级（无符号）, 高级（Ｈ）, 精密级（Ｐ） 不锈钢 AFF 无

标准密封垫片 可否变更为对应高温的型号 滑块表面处理 轨道表面处理 带齿条
UU, SS 不可配用 AP-CF, AP-C, AP-HC, 其它 AP-CF, AP-C, AP-HC, 其它 无

轨道安装方式 导轨制动器 最低使用温度 摄氏（°C） 最低使用温度 华氏(°F) 最高使用温度 摄氏(°C)
螺栓固定 无 -15 5 80

最高使用温度 华氏(°F) 长期免维护 可拼接轨道
176 支持 有

详细数据
2D-CAD数据 srs12wm.dxf 尺寸图/尺寸表 sc_a01_160.pdf
