THK滑块 SHS20VM 世界标准型滑块

THK滑块 SHS20VM 世界标准型滑块

THK滑块 SHS-V型

为减小了THK滑块 SHS20VM 的宽度(W)、实施了螺纹加工的类型。可用于工作台宽度空间不足的场所。

THK滑块 SHS-V型 尺寸图

THK滑块 SHS20VM 产品详细规格

导轨型号 负荷方式 滑块安装方向 防止滚珠(滚子)脱落用保持器 球保持器(滚子保持器)
滚珠 4方向等负荷型 从上安装

与LaCS配用 可选用紧绷薄钢带/粘接薄钢带 防尘罩形式 密封垫片阻力值(N) 各种阻力值的密封垫片
薄钢带 软式伸缩护罩 7.00 SS

LM轨道安装孔专用防尘盖 可配用QZ润滑装置 润滑方式 润滑脂品牌 螺纹接口、配管接头型式
C5 脂润滑, 油润滑, 其它 AFA,AFB-LF,AFC,AFE,AFF,AFG,其它,仅防锈油 A-M6F,B-M6F,C-M6F,LF-A,LF-B,SF-A,SF-B

预压等级 精度等级 标准材质规格 标准润滑脂 标准加脂油嘴
普通(无符号), 轻预压(C1), 中预压(C0) 普通级(无符号), 高级(H), 精密级(P), 超精密级(SP), 超超精密级(UP) 不锈 AFB-LF B-M6F

标准密封垫片 可否变更为对应高温的型号 滑块表面处理 轨道表面处理 带齿条
UU,SS 不可配用 AP-CF, AP-C, AP-HC, 其它 AP-CF, AP-C, AP-HC, 其它

轨道安装方式 导轨制动器 最低使用温度 摄氏(°C) 最低使用温度 华氏(°F) 最高使用温度 摄氏(°C)
螺栓固定 -15 5 80

最高使用温度 华氏(°F) 长期免维护 可拼接轨道
176 支持

详细数据
2D-CAD数据 尺寸图/尺寸表 sc_a01_098.pdf



编辑:THK总代理
来源:THK官网

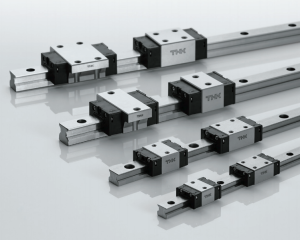

THK导轨 SRS12MUU+250LM 微型直线导轨

THK导轨 SRS12MUU+250LM 微型直线导轨

THK SRS型直线导轨

此款THK直线导轨的轨道断面高度较低、是实现了轻量、紧凑结构的THK导轨。

THK直线导轨 SRS-M型 平面图

THK直线导轨 SRS12MUU+250LM 产品详情

型号 12 滑块种类 M: 标准型
滑块个数 (个) 1 密封垫片种类 UU: 末端密封垫片
间隙   滑块轨道材质 M
轨道全长 250 对称尺寸 (MM) 10
精度标记   滑块表面处理
轨道表面处理   润滑相关特殊项 AFF: 无尘环境用润滑脂(锂基类)
油嘴   QZ润滑装置
轴数标记   防锈油



THK直线导轨 SRS12MUU+200LM 产品详细规格

导轨型号 负荷方式 滑块安装方向 防止滚珠(滚子)脱落用保持器 球保持器(滚子保持器)
滚珠 4方向等负荷型 从上安装
与LaCS配用 可选用紧绷薄钢带/粘接薄钢带 防尘罩形式 密封垫片阻力值(N) 各种阻力值的密封垫片
0.60 SS
LM轨道安装孔专用防尘盖 可配用QZ润滑装置 润滑方式 润滑脂品牌 螺纹接口、配管接头型式
C3 脂润滑, 油润滑, 其它 AFA,AFB-LF,AFC,AFE,AFF,AFG,其它,仅防锈油
预压等级 精度等级 标准材质规格 标准润滑脂 标准加脂油嘴
普通(无符号), 轻预压(C1) 普通级(无符号), 高级(H), 精密级(P) 不锈钢 AFF
标准密封垫片 可否变更为对应高温的型号 滑块表面处理 轨道表面处理 带齿条
UU, SS 不可配用 AP-CF, AP-C, AP-HC, 其它 AP-CF, AP-C, AP-HC, 其它
轨道安装方式 导轨制动器 最低使用温度 摄氏(°C) 最低使用温度 华氏(°F) 最高使用温度 摄氏(°C)
螺栓固定 -15 5 80
最高使用温度 华氏(°F) 长期免维护 可拼接轨道
176 支持
详细数据
2D-CAD数据 srs12m.dxf 尺寸图/尺寸表 sc_a01_152.pdf





编辑:THK总代理
来源:THK官网

THK衬套 ST45 行程衬套

THK衬套 ST45 行程衬套

THK行程衬套 ST型

THK行程衬套ST型有标准型和密封垫片型,并分为轻负荷用和中负荷用2种。

THK行程衬套ST型为能得到长行程的轻负荷用型号。

THK行程衬套轴径:Φ 6~Φ 100

THK行程衬套 ST型 尺寸图

THK行程衬套 ST45 产品详细规格

导轨型号 衬套形状 防尘措施 油孔 螺纹接口、配管接头型式
滚珠 圆筒型

精度等级 标准材质规格 标准润滑脂 标准润滑方式 一般防尘措施
普通级(无符号) 钢铁系列 仅防锈油 脂润滑, 油润滑

表面处理 最低使用温度 摄氏 (°C) 最低使用温度 华氏(°F) 最高使用温度 摄氏(°C) 最高使用温度 华氏(°F)
AP-CF, AP-C, AP-HC, 其它 -15 5 100 212

可配用金属保持器
不可变更

详细数据
2D-CAD数据 st45.dxf 尺寸图/尺寸表 sc_a05_012.pdf



编辑:THK总代理
来源:THK官网

THK花键 LBS85 高扭矩型滚珠花键

THK花键 LBS85 高扭矩型滚珠花键

THK滚珠花键 LBS型

THK滚珠花键 LBS85配置6条负荷球列使花键轴的外周按120°等分配置的3条滚动突起部可分别从左右夹入,并通过1个花键轴衬套施加预压使角部无效行程为零,提高刚性的THK滚珠花键。

THK滚珠花键 LBS85外径是直筒形,作传递扭矩时,将键敲入后使用,是最小型的型式。THK滚珠花键 LBS85外径进行了防炭加工。

THK滚珠花键 LBS型尺寸图

THK滚珠花键 LBS85 产品详细规格

导轨型号 螺母种类 螺母形状 螺母安装方法 中空轴
滚珠 高扭矩型,中负荷型 圆筒型 C形卡环, 夹钳 K

标准材质规格 标准润滑脂 标准润滑方式 标准加脂油嘴 油孔
钢铁系列 AFB-LF 脂润滑

标准密封垫片 防尘措施 防尘罩形式 预压等级 精度等级
UU UU, DD 软式伸缩护罩 普通(无符号), 轻预压(CL), 中预压(CM) 普通级(无符号), 高级(H), 精密级(P)

轴表面处理 螺母表面处理 最低使用温度 摄氏 (°C) 最低使用温度 华氏(°F) 最高使用温度 摄氏(°C)
AP-CF, AP-C, AP-HC, 其它 AP-CF, AP-C, AP-HC, 其它 -15 5 80

最高使用温度 华氏(°F) 可否变更为对应高温的型号
176 可变更

详细数据
2D-CAD数据 lbs85.dxf 尺寸图/尺寸表 sc_a03_060.pdf



编辑:THK总代理
来源:THK官网

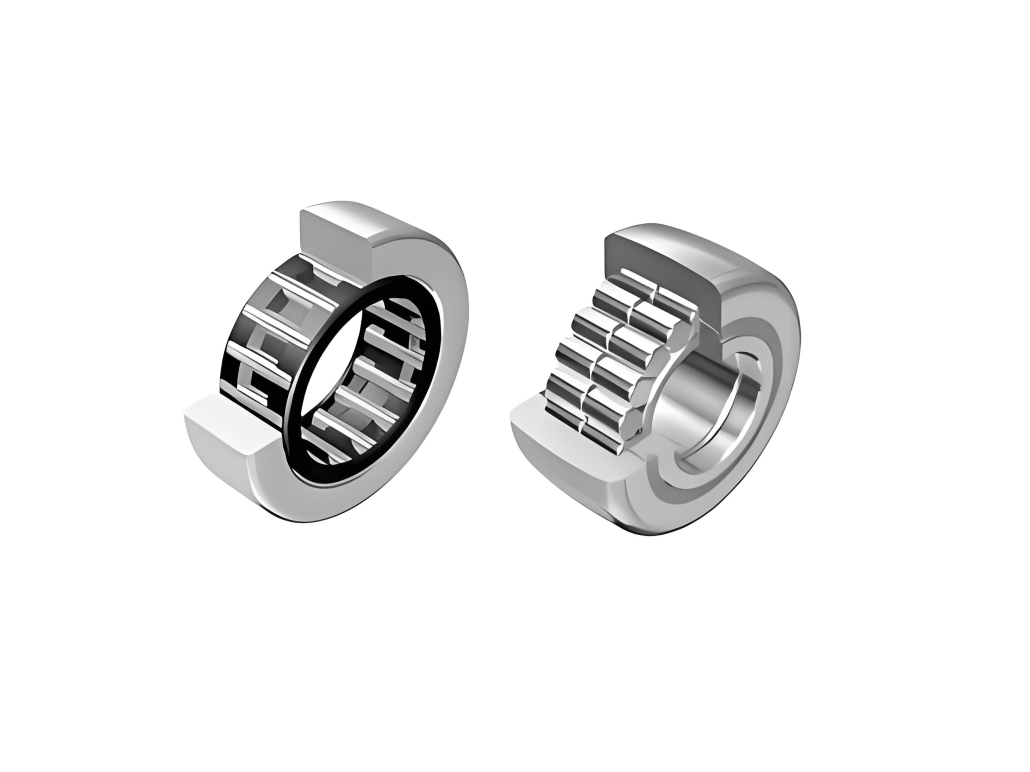

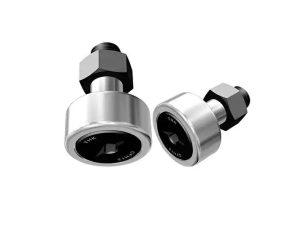

THK导向器 NAST6R 滚柱导向器

THK导向器 NAST6R 滚柱导向器

THK滚柱导向器 NASR-R型

此型号THK滚柱导向器为NAST型的球面外圈类型。由于其外圈外表面经球面研磨, 有助于减轻偏置负荷(标记R)。

THK滚柱导向器 NAST-R型 尺寸图

THK滚柱导向器 NAST6R 产品详细规格

导轨型号 形状 保持器 标准材质规格 标准润滑脂
滚子 球面外圈 钢铁系列

标准润滑方式 标准加脂油嘴 油孔 一般防尘措施 最低使用温度 摄氏 (°C)
脂润滑 -15

最低使用温度 华氏(°F) 最高使用温度 摄氏(°C) 最高使用温度 华氏(°F)
5 80 176

详细数据
2D-CAD数据 nast6r.dxf 尺寸图/尺寸表 sc_a20_010.pdf



编辑:THK总代理
来源:THK官网

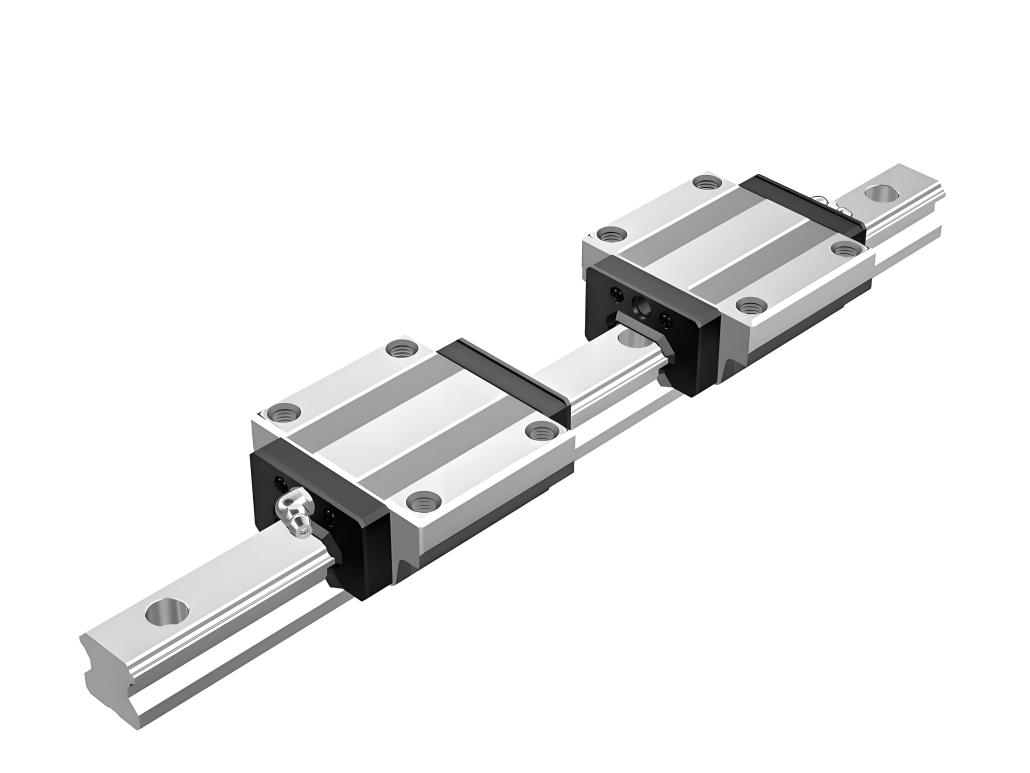

THK导轨 SHS20C1SS+1750L 世界标准型直线导轨

THK导轨 SHS20C1SS+1750L 世界标准型直线导轨

THK直线导轨 SHS-LC型

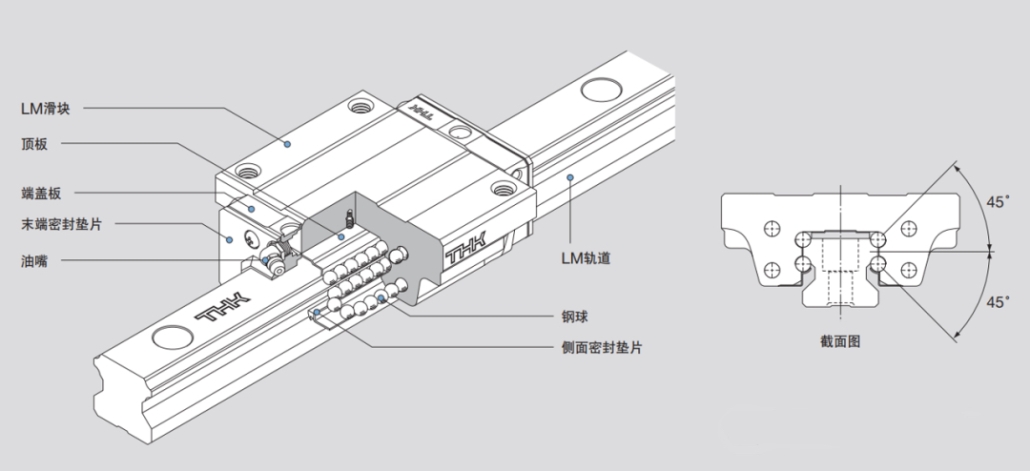

THK直线导轨 SHS20C1SS+1750L 标准型导轨各球列按45°接触角配置,因此此型号的THK滑块可在任何姿势下使用。

此款THK导轨具有与SHS-C型同一横断面形状、延长了THK滑块全长(L)、增加了额定负荷的类型。

THK导轨 SHS-LC型尺寸图

THK直线导轨 SHS20LC1SS+1750L 产品详情

型号 20 滑块种类 C: 带法兰
滑块个数 (个) 1 密封垫片种类 SS: 末端密封垫片+侧面密封垫片(+内部密封垫片)
间隙   滑块轨道材质
轨道全长 1750 对称尺寸 (MM) 20
精度标记   滑块表面处理
轨道表面处理   润滑相关特殊项 AFB-LF: 万能润滑脂(锂基类)
油嘴 B-M6F : B型油嘴 QZ润滑装置
轴数标记   防锈油



THK直线导轨 SHS20LC1SS+1750L 产品详细规格

导轨型号 负荷方式 滑块安装方向 防止滚珠(滚子)脱落用保持器 球保持器(滚子保持器)
滚珠 4方向等负荷型 从上安装,从下装
与LaCS配用 可选用紧绷薄钢带/粘接薄钢带 防尘罩形式 密封垫片阻力值(N) 各种阻力值的密封垫片
薄钢带 软式伸缩护罩 7.00 SS
LM轨道安装孔专用防尘盖 可配用QZ润滑装置 润滑方式 润滑脂品牌 螺纹接口、配管接头型式
C5 脂润滑, 油润滑, 其它 AFA,AFB-LF,AFC,AFE,AFF,AFG,其它,仅防锈油 A-M6F,B-M6F,C-M6F,LF-A,LF-B,SF-A,SF-B
预压等级 精度等级 标准材质规格 标准润滑脂 标准加脂油嘴
普通(无符号), 轻预压(C1), 中预压(C0) 普通级(无符号), 高级(H), 精密级(P), 超精密级(SP), 超超精密级(UP) 不锈 AFB-LF B-M6F
标准密封垫片 可否变更为对应高温的型号 滑块表面处理 轨道表面处理 带齿条
UU,SS 不可配用 AP-CF, AP-C, AP-HC, 其它 AP-CF, AP-C, AP-HC, 其它
轨道安装方式 导轨制动器 最低使用温度 摄氏(°C) 最低使用温度 华氏(°F) 最高使用温度 摄氏(°C)
螺栓固定 -15 5 80
最高使用温度 华氏(°F) 长期免维护 可拼接轨道
176 支持
详细数据
2D-CAD数据 尺寸图/尺寸表 sc_a01_096.pdf



编辑:THK总代理
来源:THK官网

THK滑块 SHW14CRM 宽幅轨道滑块

THK滑块 SHW14CRM 宽幅轨道滑块

THK滑块 SHW-CR 宽幅型滑块

THK滑块 SHW-CR型采用球保持器,可消除THK滑块间滚珠的相互摩擦,实现了此款THK滑块低噪音、好音质、长期免维护和优异的高速性。

此为在THK滑块上实施了螺纹加工的类型。

THK滑块 SHW-CR 宽幅型滑块 尺寸图

THK滑块 SHW14CRM 产品详细规格

导轨型号 负荷方式 滑块安装方向 防止滚珠(滚子)脱落用保持器 球保持器(滚子保持器)
滚珠 4方向等负荷型 从上安装

与LaCS配用 可选用紧绷薄钢带/粘接薄钢带 防尘罩形式 密封垫片阻力值(N) 各种阻力值的密封垫片
1.80 SS

LM轨道安装孔专用防尘盖 可配用QZ润滑装置 润滑方式 润滑脂品牌 螺纹接口、配管接头型式
C4 脂润滑, 油润滑, 其它 AFA,AFB-LF,AFC,AFE,AFF,AFG,其它,仅防锈油

预压等级 精度等级 标准材质规格 标准润滑脂 标准加脂油嘴
普通(无符号), 轻预压(C1) 普通级(无符号), 高级(H), 精密级(P),超精密級(SP) 不锈钢 AFF

标准密封垫片 可否变更为对应高温的型号 滑块表面处理 轨道表面处理 带齿条
UU, SS 不可配用 AP-CF, AP-C, AP-HC, 其它 AP-CF, AP-C, AP-HC, 其它

轨道安装方式 导轨制动器 最低使用温度 摄氏(°C) 最低使用温度 华氏(°F) 最高使用温度 摄氏(°C)
螺栓固定 -15 5 80

最高使用温度 华氏(°F) 长期免维护 可拼接轨道
176 支持

详细数据
2D-CAD数据 shw14crm.dxf 尺寸图/尺寸表 sc_a01_144.pdf



编辑:THK总代理
来源:THK官网

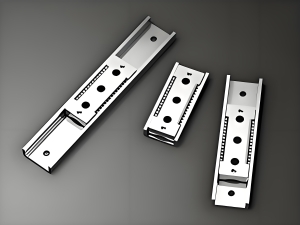

THK导轨 VR9-300×15Z 交叉滚柱导轨

THK导轨 VR9-300×15Z 交叉滚柱导轨

THK交叉滚柱导轨

THK交叉滚柱导轨 VR9-300×15Z 采用独特的滚子保持方法来增加THK导轨滚子的有效接触长度、缩短THK导轨滚子节距间隔的滚子保持器R型,高刚性型号。

THK交叉滚柱导轨 VR型 平面图

THK交叉滚柱导轨 VR9-300×15Z 产品详情

量规种类 R: 交叉滚柱导轨 型号 9
轨道全长 (MM) 300 轨道数量 6
轨道全长(2) 0 轨道数量(2) 0
轨道全长(3) 0 轨道数量(3) 0
其他轨道的数量 0 量规连接数 15
量规数量 2 量规连接数(2) 0
量规数量  (2) 0.00 其他量规的数量 0.00
精度   材质
表面处理   特殊追加加工
精度(公差)特殊项   基本尺寸变更
其他特殊项   G尺寸 (MM) 0
G’尺寸 (MM) 0.00 G尺寸(1) 0
G’尺寸(1) 0

THK交叉滚柱导轨 VR9-300×15Z 产品详细规格

导轨型号 标准材质规格 标准润滑脂 标准润滑方式 安装方法
滚子 钢铁系列 仅防锈油 脂润滑 螺栓

精度等级 最低使用温度 摄氏 (°C) 最低使用温度 华氏(°F) 最高使用温度 摄氏(°C) 最高使用温度 华氏(°F)
高级(H), 精密级(P) -15 5 100 212

详细数据
2D-CAD数据 vr9_300x15z.dxf 尺寸图/尺寸表 sc_a07_018.pdf



编辑:THK总代理
来源:THK官网

THK滑块 SHS20V 世界标准型滑块

THK滑块 SHS20V 世界标准型滑块

THK滑块 SHS-V型

为减小了THK滑块 SHS20V 的宽度(W)、实施了螺纹加工的类型。可用于工作台宽度空间不足的场所。

THK滑块 SHS-V型 尺寸图

THK滑块 SHS20V 产品详细规格

导轨型号 负荷方式 滑块安装方向 防止滚珠(滚子)脱落用保持器 球保持器(滚子保持器)
滚珠 4方向等负荷型 从上安装

与LaCS配用 可选用紧绷薄钢带/粘接薄钢带 防尘罩形式 密封垫片阻力值(N) 各种阻力值的密封垫片
薄钢带 软式伸缩护罩 7.00 SS

LM轨道安装孔专用防尘盖 可配用QZ润滑装置 润滑方式 润滑脂品牌 螺纹接口、配管接头型式
C5 脂润滑, 油润滑, 其它 AFA,AFB-LF,AFC,AFE,AFF,AFG,其它,仅防锈油 A-M6F, B-M6F, C-M6F, LF-A, LF-B, SF-A, SF-B

预压等级 精度等级 标准材质规格 标准润滑脂 标准加脂油嘴
普通(无符号), 轻预压(C1), 中预压(C0) 普通级(无符号), 高级(H), 精密级(P), 超精密级(SP), 超超精密级(UP) 钢铁系列 AFB-LF B-M6F

标准密封垫片 可否变更为对应高温的型号 滑块表面处理 轨道表面处理 带齿条
UU, SS 不可配用 AP-CF, AP-C, AP-HC, 其它 AP-CF, AP-C, AP-HC, 其它

轨道安装方式 导轨制动器 最低使用温度 摄氏(°C) 最低使用温度 华氏(°F) 最高使用温度 摄氏(°C)
螺栓固定 -15 5 80

最高使用温度 华氏(°F) 长期免维护 可拼接轨道
176 支持

详细数据
2D-CAD数据 shs20v.dxf 尺寸图/尺寸表 sc_a01_098.pdf



编辑:THK总代理
来源:THK官网

THK导轨 SRS12MUU+200LM 微型直线导轨

THK导轨 SRS12MUU+200LM 微型直线导轨

THK SRS型直线导轨

此款THK直线导轨的轨道断面高度较低、是实现了轻量、紧凑结构的THK导轨。

THK直线导轨 SRS-M型 平面图

THK直线导轨 SRS12MUU+200LM 产品详情

型号 12 滑块种类 M: 标准型
滑块个数 (个) 1 密封垫片种类 UU: 末端密封垫片
间隙   滑块轨道材质 M
轨道全长 200 对称尺寸 (MM) 10
精度标记   滑块表面处理
轨道表面处理   润滑相关特殊项 AFF: 无尘环境用润滑脂(锂基类)
油嘴   QZ润滑装置
轴数标记   防锈油



THK直线导轨 SRS12MUU+200LM 产品详细规格

导轨型号 负荷方式 滑块安装方向 防止滚珠(滚子)脱落用保持器 球保持器(滚子保持器)
滚珠 4方向等负荷型 从上安装
与LaCS配用 可选用紧绷薄钢带/粘接薄钢带 防尘罩形式 密封垫片阻力值(N) 各种阻力值的密封垫片
0.60 SS
LM轨道安装孔专用防尘盖 可配用QZ润滑装置 润滑方式 润滑脂品牌 螺纹接口、配管接头型式
C3 脂润滑, 油润滑, 其它 AFA,AFB-LF,AFC,AFE,AFF,AFG,其它,仅防锈油
预压等级 精度等级 标准材质规格 标准润滑脂 标准加脂油嘴
普通(无符号), 轻预压(C1) 普通级(无符号), 高级(H), 精密级(P) 不锈钢 AFF
标准密封垫片 可否变更为对应高温的型号 滑块表面处理 轨道表面处理 带齿条
UU, SS 不可配用 AP-CF, AP-C, AP-HC, 其它 AP-CF, AP-C, AP-HC, 其它
轨道安装方式 导轨制动器 最低使用温度 摄氏(°C) 最低使用温度 华氏(°F) 最高使用温度 摄氏(°C)
螺栓固定 -15 5 80
最高使用温度 华氏(°F) 长期免维护 可拼接轨道
176 支持
详细数据
2D-CAD数据 srs12m.dxf 尺寸图/尺寸表 sc_a01_152.pdf





编辑:THK总代理
来源:THK官网
