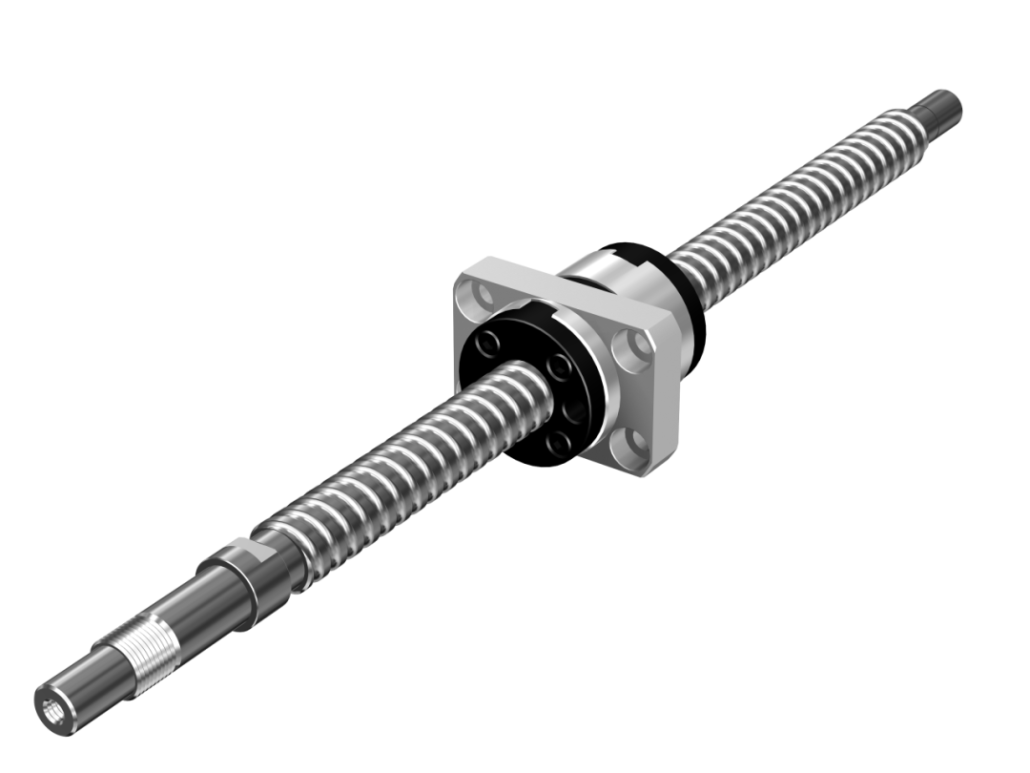

如何将THK滚珠丝杠上的间隙降至最低
| 对于THK高精密滚珠丝杠,五个轴向间隙范围可用。 G0:轴向间隙为 0 或更低 GT:轴向间隙介于 0 和 0.005 之间 G1:轴向间隙介于 0 和 0.01 之间 G2:轴向间隙介于 0 和 0.02 之间 G3:轴向间隙介于 0 和 0.05之间 如果您想要将齿隙降至最低,我们建议采用 G0(轴向间隙为0或更低)。 但请注意,G0 轴向间隙不适用于某些高负荷作业的型号。 详情请联系THK代理商。 |

| 对于THK高精密滚珠丝杠,五个轴向间隙范围可用。 G0:轴向间隙为 0 或更低 GT:轴向间隙介于 0 和 0.005 之间 G1:轴向间隙介于 0 和 0.01 之间 G2:轴向间隙介于 0 和 0.02 之间 G3:轴向间隙介于 0 和 0.05之间 如果您想要将齿隙降至最低,我们建议采用 G0(轴向间隙为0或更低)。 但请注意,G0 轴向间隙不适用于某些高负荷作业的型号。 详情请联系THK代理商。 |

请参考HSR型的容许误差值,因为基本结构是4方向等负荷THK滚动导轨HSR型。
对于R形THK圆弧滚动导轨,平行度值的双轴误差是成为标准R的值。
使用标准侧THK导轨上的对接正确地安装标准R。

F、M、E、S和T分别表示如下。 示例:SHS25C2UUFMS(或E)+1200LT F:THK滑块或THK滚动导轨的表面处理 (没有该字母:无表面处理,表面处理的类型需要单独指定) M:用于THK滑块或THK滚动导轨的特殊材料 (没有该字母:标准材料,需要指定材料(例如不锈钢)) E:THK滑块或THK滚动导轨的定制规格 (对标准产品进行额外加工(例如额外的螺纹孔等)) S:THK滑块或THK滚动导轨的定制规格 (从加工开始即作为定制产品制造(例如定制导轨高度等)) T:该字母表示THK滚动导轨连接 (多个THK滚动导轨连接形成一个THK滚动导轨,连接细节需单独指定) |

THK直线导轨HSR跟SHS主要的区别是是否有球保持器。
SHS型:球保持器型THK直线导轨
HSR型:全球型THK直线导轨
对球保持器型THK直线导轨,因为位于THK滑块内的球有树脂质地的球保持器的保护,因此避免了循环时球和球之间的摩擦,使得球的行进列队整齐。
此外,在球的循环通道和球保持器之间的空间积累的润滑油会持续为球的表面形成油膜,从而减少了油膜短缺的可能性。
有关详情请参阅综合产品目录信息中的“球保持器的效果”一节。
在所有的THK直线导轨中,属全球型THK直线导轨的使用性最高,能在从普通到极端的各种条件/环境下使用。比如,只要正确选择选件,则即使在类似真空和高温等无法使用树脂部件的条件下,也可能使用。
若需详情请联系THK代理商。

THK球面关节轴承有哪些特点?
THK球面关节轴承是为重负荷设计的自动调心THK滑动轴承,内外环使用经过淬火、研磨后的高碳铬轴承钢,在进行磷酸盐表面处理,能够高度耐腐蚀和磨损,并且在进行二硫化钼烧结处理。THK球面关节轴承能承受很大的径向负荷和两个方向的推力负荷。此外还具有高耐冲击负荷性。

THK滑块EPF表面中心孔它是为THK导轨连接螺栓设计的孔。 由于THK滑块EPF型采用有限行程,THK导轨很短。 连接THK导轨时,存在THK滑块不能移动的情况,因此要设计一个孔,以便连接螺栓可以穿过而不受THK滑块阻碍。 |

| Q.是否所有THK滚动导轨均由金属制造? A.在标准THK滚动导轨中,端板和密封垫片采用树脂和橡胶等材料。 全球型THK滚动导轨可以改为不带密封垫片的金属端板(不锈侣质)。 某些型号不能由金属材料制造。 有关详情请联系THK代理商。 |

对于THK高精密滚珠丝杠,五个轴向间隙范围可用。 G0:轴向间隙为 0 或更低 GT:轴向间隙介于 0 和 0.005 之间 G1:轴向间隙介于 0 和 0.01 之间 G2:轴向间隙介于 0 和 0.02 之间 G3:轴向间隙介于 0 和 0.05之间 如果您想要将齿隙降至最低,我们建议采用 G0(轴向间隙为0或更低)。 但请注意,G0 轴向间隙不适用于某些高负荷作业的型号。 详情请联系 THK总代理。 |

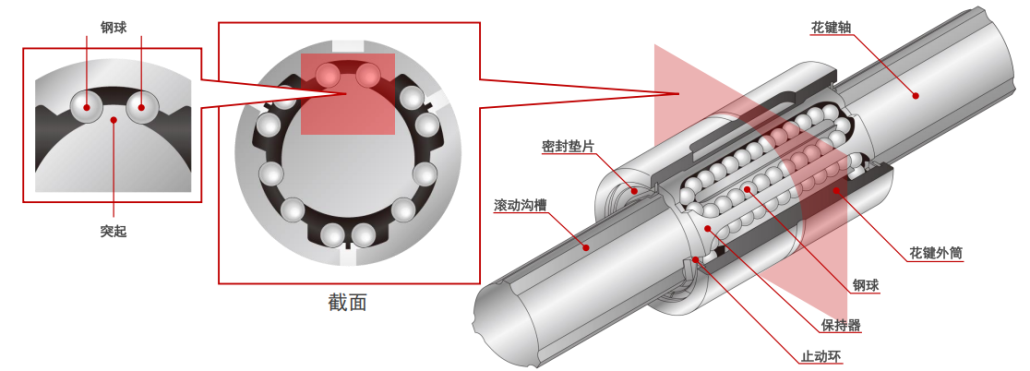

THK滚珠花键的钢球在轴的滚动沟槽上滚动,实现了平滑的直线运动。
由于其结构是钢球分别从左右夹住轴外圆的突起部,因此可传递扭矩。

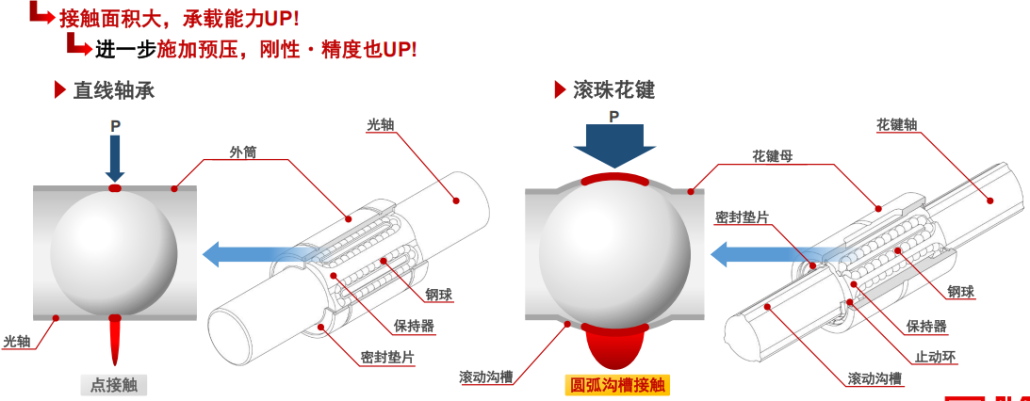

THK滚珠花键的特点:接近于钢球径的圆弧沟槽形状。
与直线轴承不同,THK滚珠花键上有滚动沟槽。由于滚动沟槽是接近于钢球径的圆弧沟槽形状,比点接触的接触面积大。

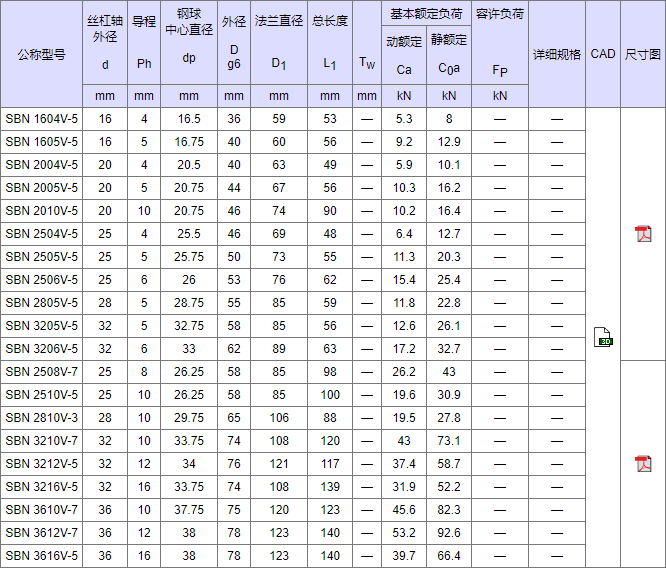

THK精密滚珠丝杆 高速SBN2005V-5型具有钢球以切线方向掬取的循环结构,提高了循环部的强度,从而使DN值达到16万(小型的DN值达到13万)。
