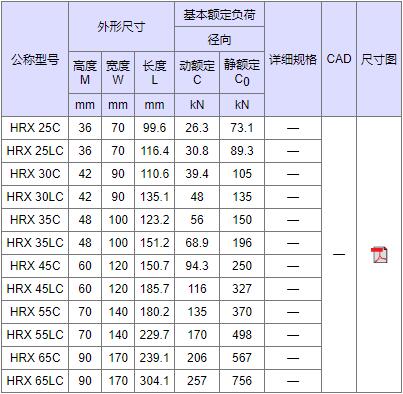

THK直线导轨HRX30C2SS+1200L滚筒型导轨
THK滚筒型LM滚动导轨HRX型,为使LM滑块上的4个作用方向(径向,反径向和侧向)均具有相同的额定载荷,各滚柱列被设计成按接触角45°配置,因此所有方向都具有高刚性。
THK滑块HRX30C型的法兰部加工有螺纹孔。可以从上下任选一方向安装。当工作台上无法钻通孔来安装螺栓时使用。
THK滚筒型LM滚动导轨HRX型,为使LM滑块上的4个作用方向(径向,反径向和侧向)均具有相同的额定载荷,各滚柱列被设计成按接触角45°配置,因此所有方向都具有高刚性。
THK滑块HRX30C型的法兰部加工有螺纹孔。可以从上下任选一方向安装。当工作台上无法钻通孔来安装螺栓时使用。
THK球保持器型LM智能组合单元,LM滚动导轨部和滚珠丝杠部采用球保持器,与传统的 KR 型相比,操作速度更高,噪音更低,并且免维护时间更长。
球
结构与特长

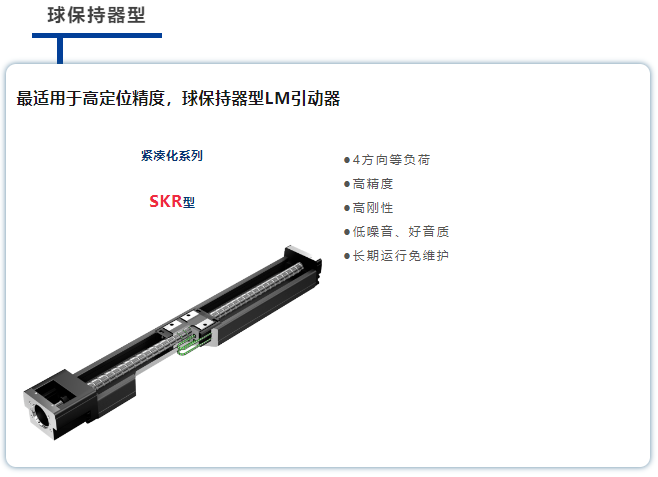

球保持器型LM智能组合单元SKR型为小型的智能组合单元,在其U形断面形状的外侧轨道的内侧,装有由
LM滑块和螺母结合为一体而成的内滑块。
另外,在LM滚动导轨部和滚珠丝杠部采用球保持器,与传统的KR型相比,可以实现高速性、低噪音和长期
免维护等。(SKR20、26型仅在LM滚动导轨部采用球保持器,在滚珠丝杠部安装了润滑装置QZ。)
THK宽幅导轨采用宽度很大的低重心结构,具有优异的Mc扭矩的4方向等负荷型LM导轨。
THK圆弧导轨HCR型是可实现高精度圆弧运动的R形THK圆弧导轨。在要求平滑的曲线轨迹时,THK圆弧导轨可以实现仅通过直线运动与旋转运动组合无法完成的高精度圆弧运动。
THK圆弧导轨可应用于要求高精度圆弧运动的医疗检查设备和转弯时通过圆弧运动使车体倾斜的摆锤式列车、天体望远镜以及鸥翼门旋转机构等产品中。
THK交叉滚柱轴环RF型重量较轻,亦适用于组装在天花板上的旋转机械臂等装置。此外,因其能承受所有方向的载荷及力矩,故可实现平滑的旋转运动。
优势1
薄型/轻量带法兰规格
THK采用独有的法兰形状,进一步实现了轻量化。
优势2
削减机器人部件数量,实现轻量化
适合有轻量化需求及需提高生产效率的机器人。
结构
滚柱互相直角交叉排列,只需1个轴承即可负荷所有方向的载荷和力矩。由于带法兰,容易组装,产品截面面积较小。延续了现有带安装孔交叉滚柱轴环RU型可简易组装的特性,并且实现了轻量化。
产品阵容
特长1
低速度波动
THK采用无铁芯的直线电机,无齿槽效应的影响,因此具有低速度波动的优点。
速度波动±1%以内
特长2
高速、高加减速
※根据规格、条件的不同,会发生变化。
THK直线电机引动器可将电磁力直接转换为直线运动,能发挥高速及高加减速的特性。
最高速度3m/s
最大加减速5G
特长3
高反复定位精度
THK无铁芯直线电机利用线性编码器的全闭环控制※可实现高反复定位精度。
※全闭环控制…利用线性编码器直接检测运动中滑座的位置。
反复定位精度±1μm
特长4
对应多种驱动器
可对应多个主流品牌的多种通信方式的驱动器。如:三菱(脉冲,SSCNET Ⅲ/H),松下(EtherCAT),高创(脉冲,EtherCAT)。
特长5
紧凑
通过使用单轴的HDR型THK滚动导轨,实现紧凑化设计。
HDR型THK滚动导轨采用的4方向等负荷DB构造,是角接触球轴承中,承受高力矩载荷时经常使用的组合方式,具有足够的刚性,适合单轴使用,可实现紧凑化,轻量化设计。
