内径公差是H7。

务必注意THK支承座与外圈之间的公差，超过公差可能会损坏旋转式THK滚珠丝杠。
以下情况可能会导致损坏：
・外圈的内径超过其公差
・设定公差以帮助对齐和调整轴心
设计阶段要格外小心。
装配对齐轴侧的轴心。

THK滚动导轨 HSR系列是1981年开发的4方向等负荷型LM滚动导轨。HSR系列自推出以来，以其卓越不凡的强韧性、负载能力、高精度、高效率和易用性，赢得了越来越多忠实用户。其广泛应用于全球诸多设备和装置上，成为LM滚动导轨的高口碑和持久畅销产品，促进机电一体化产业的创新与发展。HSR系列承载梦想一起前行。

全钢球规格HSR系列成为LM滚动导轨的主流。在负载能力、高刚性、自动调心能力、以及耐久性、低摩擦系数等方面均实现了超高品质和性能。其具有优异的强韧性，可提供长时间高精度、稳定的直线运动。

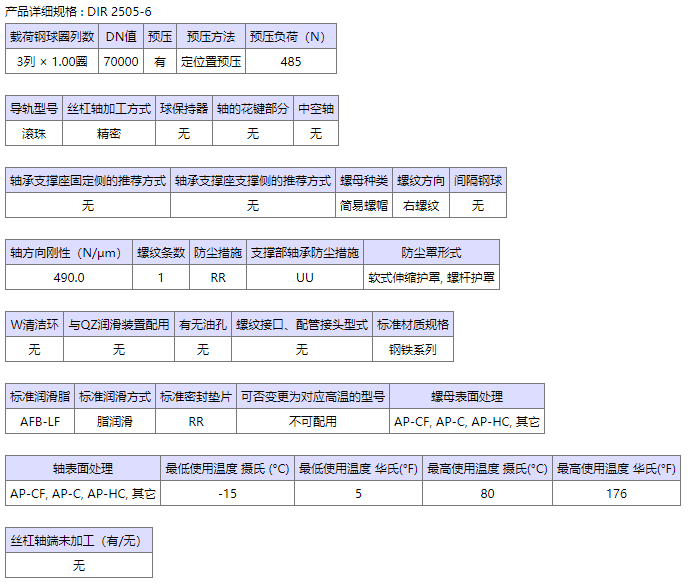

对于 THK 高精密滚珠丝杠，五个轴向间隙范围可用。
　　G0：轴向间隙为 0 或更低
　　GT：轴向间隙介于 0 和 0.005 之间
　　G1：轴向间隙介于 0 和 0.01 之间
　　G2：轴向间隙介于 0 和 0.02 之间
　　G3：轴向间隙介于 0 和 0.05之间

如果您想要将齿隙降至最低，我们建议采用 G0（轴向间隙为0或更低）。

但请注意，G0 轴向间隙不适用于某些高负荷作业的型号。
详情请联系 THK。

滚柱导向器是一个结构紧凑、具有高刚性的轴承系统。其内部装有滚针轴承，可作为凸轮盘和直线运动的导向滚轮使用。由于其外圈在与配合面直接接触同时做旋转运动，此产品以壁厚构造，在设计上能承受冲击负荷。在外圈内部装有带精密保持器的滚针，从而可防止产品侧倒，实现了优异的旋转性能，并且能够承受高速旋转。

不同型号的THK导轨在不同的载荷方向表现出不同的容许负荷。对于径向型THK导轨，要注意THK导轨径向和反径向的动静额定负荷值。建议使用四方向等负荷型THK导轨，此外，还需注意螺栓的安装强度。如果承载负荷很大，建议把安装孔间距减半。如果是壁挂使用，需要有安装基准面来防止螺栓受到剪切负荷。
