日本THK导轨 SRS12MUU+495LM 直线导轨
此款THK直线导轨的轨道断面高度较低、是实现了轻量、紧凑结构的THK导轨。
THK直线导轨 SRS12MUU+495LM 产品详情
| 型号 | 12 | 滑块种类 | M: 标准型 |
|---|---|---|---|
| 滑块个数 (个) | 1 | 密封垫片种类 | UU: 末端密封垫片 |
| 间隙 | 滑块轨道材质 | M | |
| 轨道全长 | 495 | 对称尺寸 (mm) | 10 |
| 精度标记 | 滑块表面处理 | ||
| 轨道表面处理 | 润滑相关特殊项 | AFF: 无尘环境用润滑脂(锂基类) | |
| 油嘴 | QZ润滑装置 | ||
| 轴数标记 | 防锈油 |
THK直线导轨 SRS12MUU+495LM 产品详细规格
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
详细数据
|
如何检测与维修THK直线导轨
对于生产中使用的THK直线导轨，经常会出现一些问题。为了使THK直线导轨长时间保持良好的工作状态，必须及时消除THK直线导轨的这些问题。
如何检测THK直线导轨支撑系统之间的问题？当THK直线导轨在机床上使用时，会出现很大的反向误差，THK直线导轨的定位精度也会趋于不稳定，当THK直线导轨使用象限时出现刀痕时，此时必须使用螺钉。检查系统中的间隙。也就是说，THK直线导轨出现的问题与螺钉的间隙有直接关系。
在使用THK直线导轨时，如果使用了测量的千分表，若没有左右摆动状态，这意味着THK直线导轨螺丝位置良好，没有穿线条件，如果千分表处于不断摆动的状态，它表示THK直线导轨螺杆已经摇动。对于千分表，最大测量值和最小测量值之间的差值是导螺杆。

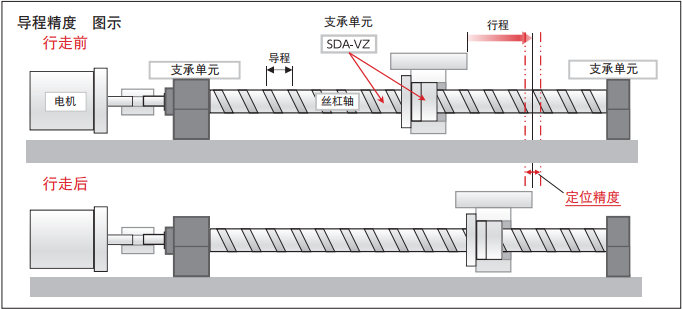

THK精密滚珠丝杠 SDA1510VZ-3TTG0+351LC5-H1G-A/M 高速紧凑型，此种丝杠采用了新开发的循环部件，获得了理想的钢球循环构造。（最高DN值16万）螺母尺寸符合DIN标准（DIN69051）。此外，通过使用新开发的薄膜密封垫片，缩小了螺母长度，从而实现紧凑型设计。
| 轴径 | 15 | 导程 (mm) | 10 |
|---|---|---|---|
| 丝杠条数 | 螺纹旋向 | ||
| 螺母种类(1) | SDA | 螺母类别(1) | V |
| 公称圈数(1) | 3 | 螺母个数(1) | 1 |
| 密封垫片种类(1) | TT: 薄膜密封垫片 | 间隙(1) | G0:0mm以下（精密） |
| 螺母材质 | 全长 (mm) | 351 | |
| 标准标记 | A/M | 末端形状(长) | H1 |
| 末端形状(短) | 推荐形状方向 | 螺母法兰朝向支持侧 | |
| 螺纹部全长 (mm) | 300 | 精度标记 | C5 |
| 轴材质 | 轴加工分类 | ||
| 最小末端加工直径 | 表面处理螺母 | ||
| 表面处理轴 | 仅滚珠为SUS | ||
| 润滑相关特殊项 | Multemp PS-2(锂基类) | 全钢球规格(1) | Z |
| 螺母外径尺寸 |
【使用】
（1） THK导轨智能组合单元 SKR 系列请不要分解各部分。可能导致功能损坏。
（2） 请不要让SKR引动器掉落或者敲击。否则,可能导致划伤、破损。另外,受到冲击时,即使外观上看不见破 损,也可能导致功能损坏。
（3） 接触THK电动引动器时,请根据需要使用防护手套、安全鞋等防护用具,以确保安全。
【使用注意事项】
（1） 请注意防止切屑、冷却液等异物的进入SKR电动引动器。否则可能导致破损。
（2） 在切屑、冷却液、带腐蚀性溶剂、水等可能进入产品内部的环境下使用时，请使用THK伸缩护罩或防护罩等 避免其进入产品内部。
（3） 附着有切屑等异物时,请在清洗后重新封入THK润滑剂。
（4） 本产品的使用温度范围为0～40℃（不得冻结、结露）。如果您想在使用温度范围以外使用本产品,请 向THK咨询。
（5） 若超过危险速度时使用,会造成SKR引动器部品的破损或引发事故。使用的转速请控制在THK规定的规格范围 内。
（6）THK电动引动器 微小行程时,滚动面和滚动体的接触面难以形成油膜,可能造成微动磨损,请使用耐微动磨损性优 良的THK润滑脂。建议定期地加入相当于THK滑块全长的行程进行移动,使滚动面和滚动体之间形成油膜。
（7） 请不要强行将定位部品（销、键等）敲入SKR电动引动器中。可能造成滚动面的压痕,导致功能损坏。
（8） 产品处于工作状态或者可工作的状态时,请切勿接触移动部。另外,不要站在THK智能组合单元的工作 范围内。
（9） 多人进行操作的情况下,请事先确认操作步骤、信号、异常等的措施,并另外安排监视人员。
（10） 安装构件的刚性及精度不足时,轴承载荷在局部集中,造成轴承性能显著降低。同时,关于支承座及 底座的刚性·精度、固定螺栓的强度,请进行充分探讨。
