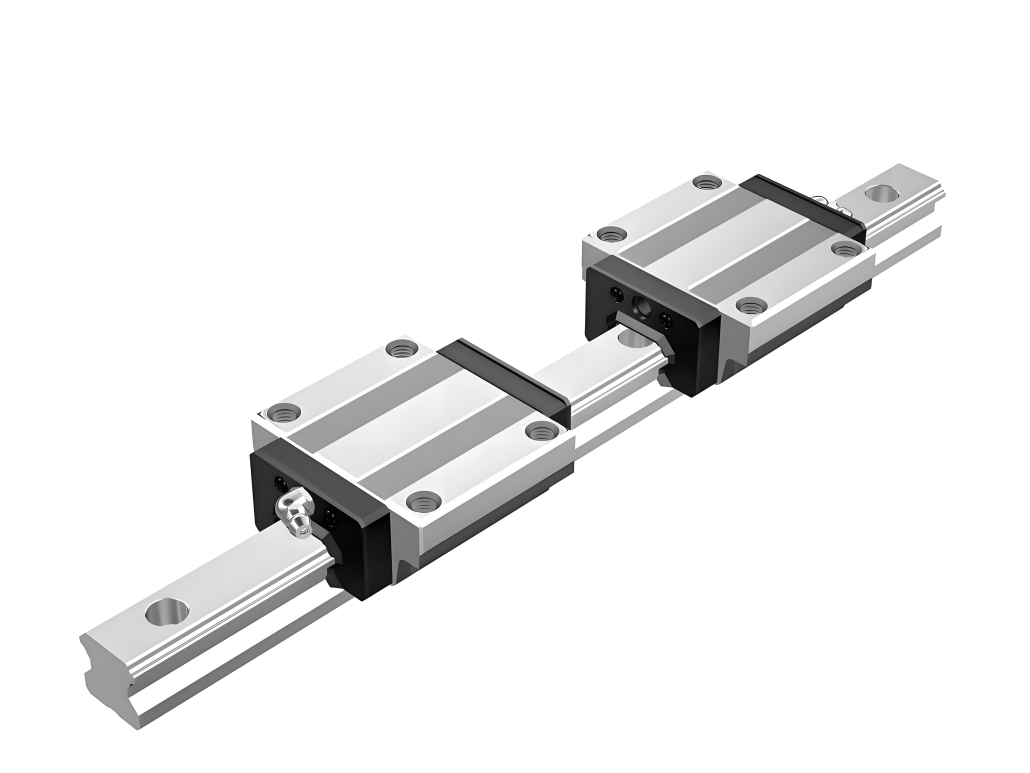

THK直线导轨 SHS20V1SS+250L 世界标准型导轨

THK直线导轨 SHS20V1SS+250L 世界标准型导轨

THK滑块 SHS-V型

为减小了THK导轨滑块的宽度(W)、实施了螺纹加工的类型。可用于工作台宽度空间不足的场所。

THK滑块 SHS-V型 尺寸图

THK直线导轨 SHS20V1SS+250L 产品详情

导轨型号 负荷方式 滑块安装方向 防止滚珠(滚子)脱落用保持器 球保持器(滚子保持器)
滚珠 4方向等负荷型 从上安装

与LaCS配用 可选用紧绷薄钢带/粘接薄钢带 防尘罩形式 密封垫片阻力值(N) 各种阻力值的密封垫片
薄钢带 软式伸缩护罩 4.50 SS

LM轨道安装孔专用防尘盖 可配用QZ润滑装置 润滑方式 润滑脂品牌 螺纹接口、配管接头型式
C4 脂润滑, 油润滑, 其它 AFA,AFB-LF,AFC,AFE,AFF,AFG,其它,仅防锈油 PB1021B

预压等级 精度等级 标准材质规格 标准润滑脂 标准加脂油嘴
普通(无符号), 轻预压(C1) 普通级(无符号), 高级(H), 精密级(P), 超精密级(SP), 超超精密级(UP) 钢铁系列 AFB-LF PB1021B

标准密封垫片 可否变更为对应高温的型号 滑块表面处理 轨道表面处理 带齿条
UU, SS 不可配用 AP-CF, AP-C, AP-HC, 其它 AP-CF, AP-C, AP-HC, 其它

轨道安装方式 导轨制动器 最低使用温度 摄氏(°C) 最低使用温度 华氏(°F) 最高使用温度 摄氏(°C)
螺栓固定 -15 5 80

最高使用温度 华氏(°F) 长期免维护 可拼接轨道
176 支持

详细数据
2D-CAD数据 shs15v.dxf 尺寸图/尺寸表 sc_a01_100.pdf



编辑:THK总代理
来源:THK官网

THK直线导轨 SHS20V1SS+200L 世界标准型导轨

THK直线导轨 SHS20V1SS+200L 世界标准型导轨

THK滑块 SHS-V型

为减小了THK导轨滑块的宽度(W)、实施了螺纹加工的类型。可用于工作台宽度空间不足的场所。

THK滑块 SHS-V型 尺寸图

THK直线导轨 SHS20V1SS+200L 产品详情

导轨型号 负荷方式 滑块安装方向 防止滚珠(滚子)脱落用保持器 球保持器(滚子保持器)
滚珠 4方向等负荷型 从上安装

与LaCS配用 可选用紧绷薄钢带/粘接薄钢带 防尘罩形式 密封垫片阻力值(N) 各种阻力值的密封垫片
薄钢带 软式伸缩护罩 4.50 SS

LM轨道安装孔专用防尘盖 可配用QZ润滑装置 润滑方式 润滑脂品牌 螺纹接口、配管接头型式
C4 脂润滑, 油润滑, 其它 AFA,AFB-LF,AFC,AFE,AFF,AFG,其它,仅防锈油 PB1021B

预压等级 精度等级 标准材质规格 标准润滑脂 标准加脂油嘴
普通(无符号), 轻预压(C1) 普通级(无符号), 高级(H), 精密级(P), 超精密级(SP), 超超精密级(UP) 钢铁系列 AFB-LF PB1021B

标准密封垫片 可否变更为对应高温的型号 滑块表面处理 轨道表面处理 带齿条
UU, SS 不可配用 AP-CF, AP-C, AP-HC, 其它 AP-CF, AP-C, AP-HC, 其它

轨道安装方式 导轨制动器 最低使用温度 摄氏(°C) 最低使用温度 华氏(°F) 最高使用温度 摄氏(°C)
螺栓固定 -15 5 80

最高使用温度 华氏(°F) 长期免维护 可拼接轨道
176 支持

详细数据
2D-CAD数据 shs15v.dxf 尺寸图/尺寸表 sc_a01_100.pdf



编辑:THK总代理
来源:THK官网

THK直线导轨 SHS20V1SS+150L 世界标准型导轨

THK直线导轨 SHS20V1SS+150L 世界标准型导轨

THK滑块 SHS-V型

为减小了THK导轨滑块的宽度(W)、实施了螺纹加工的类型。可用于工作台宽度空间不足的场所。

THK滑块 SHS-V型 尺寸图

THK直线导轨 SHS20V1SS+150L 产品详情

导轨型号 负荷方式 滑块安装方向 防止滚珠(滚子)脱落用保持器 球保持器(滚子保持器)
滚珠 4方向等负荷型 从上安装

与LaCS配用 可选用紧绷薄钢带/粘接薄钢带 防尘罩形式 密封垫片阻力值(N) 各种阻力值的密封垫片
薄钢带 软式伸缩护罩 4.50 SS

LM轨道安装孔专用防尘盖 可配用QZ润滑装置 润滑方式 润滑脂品牌 螺纹接口、配管接头型式
C4 脂润滑, 油润滑, 其它 AFA,AFB-LF,AFC,AFE,AFF,AFG,其它,仅防锈油 PB1021B

预压等级 精度等级 标准材质规格 标准润滑脂 标准加脂油嘴
普通(无符号), 轻预压(C1) 普通级(无符号), 高级(H), 精密级(P), 超精密级(SP), 超超精密级(UP) 钢铁系列 AFB-LF PB1021B

标准密封垫片 可否变更为对应高温的型号 滑块表面处理 轨道表面处理 带齿条
UU, SS 不可配用 AP-CF, AP-C, AP-HC, 其它 AP-CF, AP-C, AP-HC, 其它

轨道安装方式 导轨制动器 最低使用温度 摄氏(°C) 最低使用温度 华氏(°F) 最高使用温度 摄氏(°C)
螺栓固定 -15 5 80

最高使用温度 华氏(°F) 长期免维护 可拼接轨道
176 支持

详细数据
2D-CAD数据 shs15v.dxf 尺寸图/尺寸表 sc_a01_100.pdf



编辑:THK总代理
来源:THK官网

THK直线导轨的密封方式

THK直线导轨的密封方式

为了避免光滑剂泄出,避免尘埃、切屑微粒及别的杂物和水分侵入,THK直线导轨有必要进行必要的密封,以保证光滑条件和作业环境,使THK导轨到达预期的作业寿数。
通常在选择THK直线导轨密封方式时,应思考的要素有THK导轨外部作业环境、THK导轨的转速与作业温度、THK导轨的支撑构造与特色、光滑剂的品种与性能。
THK直线导轨的密封设备,通常分非触摸式和触摸式两类。
  • 非触摸式密封:非触摸式密封包含空隙式、迷宫式和垫圈式等不一样构造。因为此类设备中,密封件不与轴或合作件直接相触摸,因而可用于高速工作轴承的密封。
  • 触摸式密封:触摸式密封包含毛毡密封、橡胶密封等。在此类密封设备中,密封件与轴或别的合作件直触摸摸。故作业中发生冲突、磨损并使温度增加。通常适用于中、低速工作条件下轴承的密封。

依据作业环境和对密封的不一样请求,工程中通常归纳运用几种不一样的密封方式,以期到达非常好的密封作用。

编辑:THK总代理
来源:THK官网

日本THK导轨 SHS20V1SS+100L 世界标准型直线导轨

日本THK直线导轨 SHS20V1SS+100L 世界标准型导轨

THK滑块 SHS-V型

为减小了THK导轨滑块的宽度(W)、实施了螺纹加工的类型。可用于工作台宽度空间不足的场所。

THK滑块 SHS-V型 尺寸图

THK直线导轨 SHS20V1SS+100L 产品详情

导轨型号 负荷方式 滑块安装方向 防止滚珠(滚子)脱落用保持器 球保持器(滚子保持器)
滚珠 4方向等负荷型 从上安装

与LaCS配用 可选用紧绷薄钢带/粘接薄钢带 防尘罩形式 密封垫片阻力值(N) 各种阻力值的密封垫片
薄钢带 软式伸缩护罩 4.50 SS

LM轨道安装孔专用防尘盖 可配用QZ润滑装置 润滑方式 润滑脂品牌 螺纹接口、配管接头型式
C4 脂润滑, 油润滑, 其它 AFA,AFB-LF,AFC,AFE,AFF,AFG,其它,仅防锈油 PB1021B

预压等级 精度等级 标准材质规格 标准润滑脂 标准加脂油嘴
普通(无符号), 轻预压(C1) 普通级(无符号), 高级(H), 精密级(P), 超精密级(SP), 超超精密级(UP) 钢铁系列 AFB-LF PB1021B

标准密封垫片 可否变更为对应高温的型号 滑块表面处理 轨道表面处理 带齿条
UU, SS 不可配用 AP-CF, AP-C, AP-HC, 其它 AP-CF, AP-C, AP-HC, 其它

轨道安装方式 导轨制动器 最低使用温度 摄氏(°C) 最低使用温度 华氏(°F) 最高使用温度 摄氏(°C)
螺栓固定 -15 5 80

最高使用温度 华氏(°F) 长期免维护 可拼接轨道
176 支持

详细数据
2D-CAD数据 shs15v.dxf 尺寸图/尺寸表 sc_a01_100.pdf



编辑:THK总代理
来源:THK官网

THK直线导轨的选用方法

THK直线导轨的选用方法

THK直线导轨具有承载能力大、接触刚性高、可靠性高等特点,主要在机床的床身、工作台导轨和立柱上,下升降导轨上使用。我们在选用时可以根据负荷大小,受载荷方向、冲击和振动大小等情况来选择。

  • THK直线导轨受力方向。由于THK直线导轨的滑块与导轨上通常有4列圆弧滚道,因此能承受4个方向的负荷和翻转力矩。THK导轨承受能力随滚道中心距增大而加大。
  • THK直线导轨负荷大小。THK直线导轨不同规格有着不同的承载能力,可根据THK导轨承受负荷大小选择。
  • 预加负载的选择。根据设计结构的冲击、振动情况以及精度要求,选择合适的预压值。

编辑:THK总代理
来源:THK官网

THK导轨 SHS45C1SS+1050L 世界标准型直线导轨

THK导轨 SHS45C1SS+1050L 世界标准型直线导轨

THK直线导轨 SHS-LC型

THK直线导轨 SHS45C1SS+1050L 标准型导轨各球列按45°接触角配置,因此此型号的THK导轨滑块可在任何姿势下使用。

此款THK导轨具有与SHS-C型同一横断面形状、延长了THK滑块全长(L)、增加了额定负荷的类型。

THK导轨 SHS-LC型尺寸图

THK直线导轨 SHS45C1SS+1050L 产品详情

型号 45 滑块种类 C: 带法兰
滑块个数 (个) 1 密封垫片种类 SS: 末端密封垫片+侧面密封垫片(+内部密封垫片)
间隙   滑块轨道材质
轨道全长 1050 对称尺寸 (MM)
精度标记   滑块表面处理
轨道表面处理   润滑相关特殊项 AFB-LF: 万能润滑脂(锂基类)
油嘴 B-M6F : B型油嘴 QZ润滑装置

THK直线导轨 SHS45C1SS+1050L 产品详细规格

导轨型号 负荷方式 滑块安装方向 防止滚珠(滚子)脱落用保持器 球保持器(滚子保持器)
滚珠 4方向等负荷型 从上安装,从下装

与LaCS配用 可选用紧绷薄钢带/粘接薄钢带 防尘罩形式 密封垫片阻力值(N) 各种阻力值的密封垫片
薄钢带 软式伸缩护罩 30.00 SS

LM轨道安装孔专用防尘盖 可配用QZ润滑装置 润滑方式 润滑脂品牌 螺纹接口、配管接头型式
C12 脂润滑, 油润滑, 其它 AFA,AFB-LF,AFC,AFE,AFF,AFG,其它,仅防锈油 A-PT1/8, B-PT1/8, C-PT1/8, LF-C, LF-D, SF-C, SF-D

预压等级 精度等级 标准材质规格 标准润滑脂 标准加脂油嘴
普通(无符号), 轻预压(C1), 中预压(C0) 普通级(无符号), 高级(H), 精密级(P), 超精密级(SP), 超超精密级(UP) 钢铁系列 AFB-LF B-PT1/8

标准密封垫片 可否变更为对应高温的型号 滑块表面处理 轨道表面处理 带齿条
UU, SS 不可配用 AP-CF, AP-C, AP-HC, 其它 AP-CF, AP-C, AP-HC, 其它

轨道安装方式 导轨制动器 最低使用温度 摄氏(°C) 最低使用温度 华氏(°F) 最高使用温度 摄氏(°C)
螺栓固定 -15 5 80

最高使用温度 华氏(°F) 长期免维护 可拼接轨道
176 支持

详细数据
2D-CAD数据 shs45c.dxf 尺寸图/尺寸表 sc_a01_098.pdf



编辑:THK总代理
来源:THK官网

微型THK直线导轨RSX型的结构与特长

微型THK直线导轨RSX型的结构与特长

THK直线导轨RSX型采用2列钢球滚动槽,与4列相比,此款THK导轨外形尺寸更为小型化,有助于节省装置空间。此外,THK直线导轨RSX型外形虽紧凑却采用了可承受各方向载荷的钢球接触构造,在力矩作用的部位也能使用1根导轨来对应。

THK直线导轨RSX型的超小型化设计

RSX型在THK导轨轨道侧面各配有1列,采用THK导轨轨道断面高度较低的小型结构,可安装于需要节省空间的部位。

THK直线导轨RSX型的防锈

RSX型的THK导轨轨道、THK导轨滑块、钢球采用具有良好防锈性能的不锈钢。

THK直线导轨RSX型钢球不易脱落

RSX型中内置球保持钢线,从THK导轨轨道插拔THK导轨滑块时,钢球不易脱落,装配容易。

编辑:THK总代理
来源:THK官网

日本THK直线导轨有哪些优势

日本THK直线导轨有哪些优势

THK直线导轨驱动在以下数控装备领域具有得天独厚的优势:高速、超高速、高加速度和生产批量大、要求定位的运动多、速度大小和方向频繁变化的场合。例如汽车产业和IT产业的生产线,精密、复杂模具的制造。两种驱动方式被同时运用也说明他们具有各自的优势。THK直线导轨有时会有水接触,如车床、加工中心,经常有水会溅到THK直线导轨上,若THK直线导轨油的分水性能不佳就会被水分解,油滴到切削液中,会造成切削液污染,所以THK导轨的分水性能极重要。

编辑:THK总代理
来源:THK官网

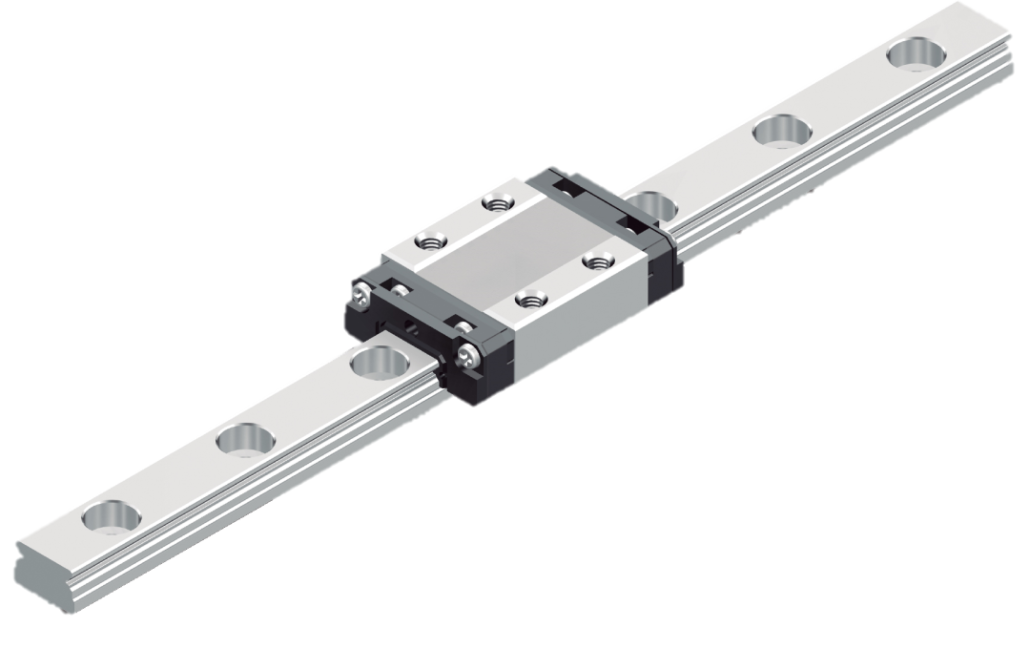

THK直线导轨 SRS15MUU+1000LM 微型导轨

THK直线导轨 SRS15MUU+1000LM 微型导轨

THK SRS型直线导轨

此款THK直线导轨的轨道断面高度较低、是实现了轻量、紧凑结构的THK导轨

THK直线导轨 SRS-M型 平面图

THK直线导轨 SRS15MUU+1000LM 产品详情

型号 15 滑块种类 M: 标准型
滑块个数 (个) 1 密封垫片种类 UU: 末端密封垫片
间隙   滑块轨道材质 M
轨道全长 1000 对称尺寸 (MM) 10
精度标记   滑块表面处理

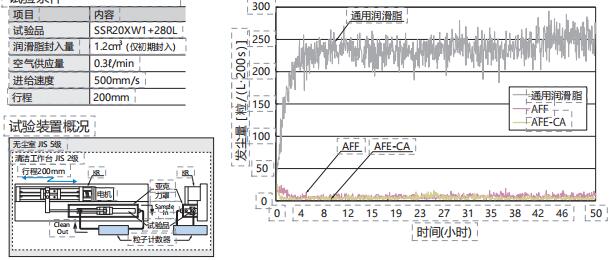

轨道表面处理   润滑相关特殊项 AFF: 无尘环境用润滑脂(锂基类)
油嘴   QZ润滑装置
轴数标记   防锈油

THK直线导轨 SRS15MUU+1000LM 产品详细规格

导轨型号 负荷方式 滑块安装方向 防止滚珠(滚子)脱落用保持器 球保持器(滚子保持器)
滚珠 4方向等负荷型 从上安装
与LaCS配用 可选用紧绷薄钢带/粘接薄钢带 防尘罩形式 密封垫片阻力值(N) 各种阻力值的密封垫片
1.00 SS
LM轨道安装孔专用防尘盖 可配用QZ润滑装置 润滑方式 润滑脂品牌 螺纹接口、配管接头型式
C3 脂润滑, 油润滑, 其它 AFA,AFB-LF,AFC,AFE,AFF,AFG,其它,仅防锈油 PB107
预压等级 精度等级 标准材质规格 标准润滑脂 标准加脂油嘴
普通(无符号), 轻预压(C1) 普通级(无符号), 高级(H), 精密级(P) 不锈钢 AFF
标准密封垫片 可否变更为对应高温的型号 滑块表面处理 轨道表面处理 带齿条
UU, SS 不可配用 AP-CF, AP-C, AP-HC, 其它 AP-CF, AP-C, AP-HC, 其它
轨道安装方式 导轨制动器 最低使用温度 摄氏(°C) 最低使用温度 华氏(°F) 最高使用温度 摄氏(°C)
螺栓固定 -15 5 80
最高使用温度 华氏(°F) 长期免维护 可拼接轨道
176 支持
详细数据
2D-CAD数据 srs15m.dxf 尺寸图/尺寸表 sc_a01_156.pdf
